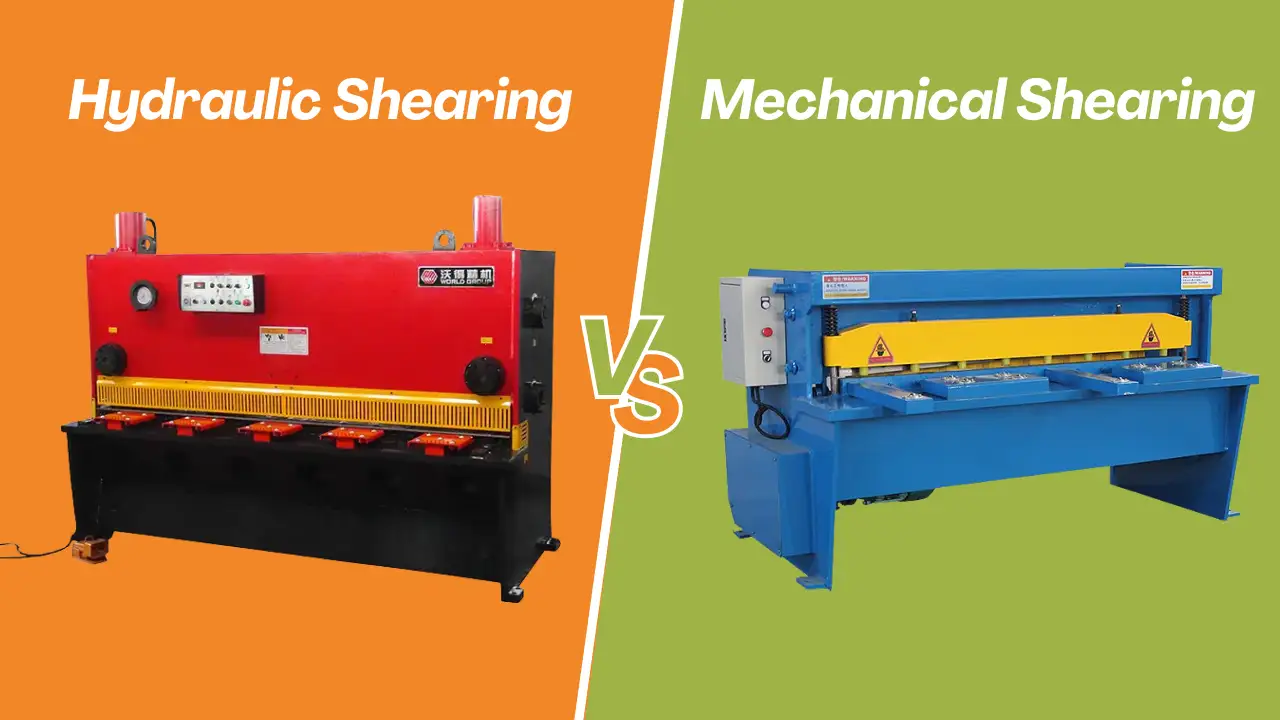

مقایسه دستگاه گیوتین هیدرولیک و مکانیکی

در صنعت فلزکاری و تولید، دستگاه‌های برش به عنوان قلب تپنده خطوط تولید شناخته می‌شوند. در میان این تجهیزات، دستگاه‌های گیوتین برش نقش حیاتی در شکل‌دهی و آماده‌سازی ورق‌های فلزی ایفا می‌کنند. شرکت توسعه ایمن جویان، با سال‌ها تجربه در زمینه تأمین و پشتیبانی تجهیزات صنعتی، درک عمیقی از اهمیت انتخاب صحیح بین گیوتین هیدرولیک و مکانیکی دارد. این انتخاب نه تنها بر راندمان تولید تأثیر می‌گذارد، بلکه بر کیفیت محصول نهایی، ایمنی عملیات و هزینه‌های بلندمدت نیز مؤثر است.

در این مقاله جامع ، به بررسی دقیق تفاوت‌ها، مزایا و معایب هر یک از این دو سیستم می‌پردازیم تا به شما کمک کنیم بهترین تصمیم را با توجه به نیازهای خاص کارخانه یا کارگاه خود بگیرید.

بخش اول: آشنایی با دستگاه گیوتین برش

تعریف و عملکرد پایه

دستگاه گیوتین دستگاهی است که برای برش ورق‌های فلزی به صورت مستقیم و با زاویه ۹۰ درجه استفاده می‌شود. نام این دستگاه از وسیله اعدام فرانسوی گرفته شده که شباهت ظاهری به مکانیزم برش دارد. اساس کار تمام گیوتین‌ها بر حرکت تیغه فوقانی به سمت پایین و برخورد آن با ورق فلزی قرار گرفته روی میز کار استوار است.

اجزای اصلی مشترک

هر دو نوع گیوتین هیدرولیک و مکانیکی دارای اجزای مشترکی هستند:

• قاب اصلی (Frame): ساختار فولادی سنگین که استحکام دستگاه را تأمین می‌کند

• تیغه فوقانی و تحتانی (Upper and Lower Blades): معمولاً از فولاد ابزار ساخته می‌شوند

• میز کار (Work Table): سطحی که ورق فلزی روی آن قرار می‌گیرد

• سیستم نگهدارنده ورق (Hold-downs): از حرکت ورق در حین برش جلوگیری می‌کند

• سیستم اندازه‌گیری (Gauging System): برای تنظیم دقیق ابعاد برش

• سیستم محرکه (Drive System): تفاوت اصلی بین دو نوع در این بخش است

مطالب مرتبط  »» میزان دقت و کیفیت برش در دستگاه‌های گیوتین

بخش دوم: دستگاه گیوتین مکانیکی – قدرت سنتی

نحوه عملکرد

گیوتین مکانیکی قدیمی‌ترین نوع دستگاه‌های برش ورق است که از یک موتور الکتریکی، کلاچ مکانیکی و فلایویل (چرخ طیار) برای ذخیره انرژی استفاده می‌کند. در این سیستم، موتور به طور مداوم فلایویل را می‌چرخاند و هنگام فشردن پدال یا دکمه، کلاچ درگیر شده و انرژی ذخیره شده در فلایویل به طور ناگهانی آزاد می‌شود. این انرژی از طریق یک میل لنگ یا سیستم اکسنتریک به حرکت خطی تبدیل شده و تیغه فوقانی را به سرعت به پایین می‌راند.

مزایای گیوتین مکانیکی

1. سرعت بالای برش: چرخه برش در مدل‌های مکانیکی معمولاً سریع‌تر است (تا ۸۰-۵۰ ضربه در دقیقه)

2. هزینه اولیه کمتر: قیمت خرید اولیه معمولاً پایین‌تر از نمونه‌های هیدرولیکی مشابه است

3. سادگی طراحی: ساختار نسبتاً ساده‌تر، تعمیر و نگهداری را در برخی موارد آسان‌تر می‌کند

4. دقت در ضخامت‌های استاندارد: برای ورق‌های با ضخامت متوسط و استاندارد، دقت قابل قبولی ارائه می‌دهد

5. مصرف انرژی متناوب: برخلاف تصور، به دلیل استفاده از فلایویل، مصرف انرژی به صورت پیوسته و بالا نیست

معایب و محدودیت‌ها

1. عدم توانایی برش ضخامت‌های متغیر: معمولاً برای یک محدوده ضخامت مشخص طراحی و بهینه شده‌اند

2. تنش‌های مکانیکی بالا: ضربه ناگهانی باعث ایجاد تنش‌های دینامیکی در قاب دستگاه می‌شود

3. امکان ایجاد ترک در ورق: در برخی مواد حساس، ضربه ناگهانی می‌تواند باعث ترک‌خوردگی لبه برش شود

4. نیاز به تنظیمات دقیق: تغییر ضخامت ورق نیاز به تنظیم مجدد فاصله تیغه‌ها دارد

5. سروصدای بیشتر: عملکرد ضربه‌ای باعث ایجاد سروصدای بیشتری نسبت به مدل‌های هیدرولیکی می‌شود

6. امکان برش ناقص: در صورت نازک بودن بیش از حد ورق، ممکن است برش به درستی انجام نشود

مطالب مرتبط  »» کاربردهای دستگاه گیوتین در صنایع فلزی

بخش سوم: دستگاه گیوتین هیدرولیک – فناوری مدرن

نحوه عملکرد

در گیوتین هیدرولیک، قدرت توسط یک یا چند سیلندر هیدرولیک تأمین می‌شود که توسط پمپ‌های هیدرولیک و موتور الکتریکی به حرکت درمی‌آیند. روغن هیدرولیک تحت فشار، پیستون‌های سیلندر را حرکت داده و این حرکت به تیغه فوقانی منتقل می‌شود. سیستم‌های کنترل پیشرفته امکان تنظیم دقیق سرعت، فشار و موقعیت تیغه را در طول چرخه برش فراهم می‌کنند.

مزایای گیوتین هیدرولیک

1. قدرت برش ثابت در طول کورس: فشار هیدرولیک در تمام طول حرکت تیغه ثابت می‌ماند

2. انعطاف‌پذیری در ضخامت‌های مختلف: توانایی برش طیف وسیعی از ضخامت‌ها بدون نیاز به تنظیمات فیزیکی

3. کنترل دقیق پارامترهای برش: امکان تنظیم سرعت برش، فشار و موقعیت تیغه با دقت بالا

4. عملکرد نرم و بی‌صدا: حرکت یکنواخت هیدرولیک باعث کاهش سروصدا و لرزش می‌شود

5. قابلیت تنظیم زاویه برش: امکان تغییر زاویه شیب تیغه برای کاهش نیروی برش

6. سیستم‌های ایمنی پیشرفته: قابلیت نصب انواع حفاظ‌های الکترونیکی و مکانیکی

7. امکان برش مواد نازک بدون تغییر شکل: فشار کنترل‌شده از ایجاد تغییر شکل در ورق‌های نازک جلوگیری می‌کند

8. طول عمر بالاتر در شرایط کاری سخت: توزیع یکنواخت تنش در قاب دستگاه

معایب و محدودیت‌ها

1. هزینه اولیه بالاتر: قیمت خرید معمولاً بیشتر از مدل‌های مکانیکی مشابه است

2. سرعت چرخه پایین‌تر: تعداد ضربات در دقیقه معمولاً کمتر از مدل‌های مکانیکی است

3. پیچیدگی سیستم: نیاز به تعمیر و نگهداری تخصصی‌تر سیستم هیدرولیک

4. حساسیت به نشت روغن: مشکلات احتمالی نشت روغن و نیاز به نگهداری منظم سیستم هیدرولیک

5. مصرف انرژی پیوسته: موتور هیدرولیک معمولاً به طور مداوم کار می‌کند

6. حساسیت به دمای محیط: ویسکوزیته روغن هیدرولیک تحت تأثیر دمای محیط قرار می‌گیرد

مطالب مرتبط  »» مزایای استفاده از دستگاه گیوتین در برش فلزات

بخش چهارم: مقایسه تطبیقی کلیدی

۱. دقت و کیفیت برش

گیوتین هیدرولیک برتری واضحی در کیفیت برش به ویژه برای مواد نازک و حساس دارد. کنترل دقیق سرعت و فشار در طول تمام مراحل برش، لبه‌های صاف‌تر و بدون تغییر شکل ایجاد می‌کند. امکان تنظیم زاویه شیب تیغه (Rake Angle) نیز به کاهش اعوجاج ورق کمک می‌کند.

گیوتین مکانیکی برای ضخامت‌های استاندارد و مواد معمولی دقت قابل قبولی ارائه می‌دهد، اما در مواد نازک یا ضخیم ممکن است با مشکلاتی مانند تغییر شکل یا برش ناقص مواجه شود.

۲. ایمنی و قابلیت اطمینان

سیستم‌های هیدرولیک دارای قابلیت‌های ایمنی بیشتری هستند. سیستم‌های کنترل دو دستی، حفاظ‌های نوری، و امکان نصب سیستم‌های توقف اضطراری پیشرفته از مزایای این نوع است. همچنین، حرکت نرم و کنترل‌شده خطر حوادث ناگهانی را کاهش می‌دهد.

دستگاه‌های مکانیکی اگرچه می‌توانند مجهز به سیستم‌های ایمنی شوند، اما ماهیت عملکرد ضربه‌ای آنها احتمال بروز حوادث در صورت عدم رعایت پروتکل‌های ایمنی را افزایش می‌دهد.

۳. نگهداری و تعمیرات

گیوتین مکانیکی دارای قطعات ساده‌تری است و تعمیرات آن معمولاً توسط تکنسین‌های عمومی قابل انجام است. با این حال، قطعاتی مانند کلاچ، ترمز و فلایویل ممکن است نیاز به تعویض دوره‌ای داشته باشند.

گیوتین هیدرولیک نیاز به تعمیر و نگهداری تخصصی‌تر دارد. بررسی منظم سطح روغن، فیلترها، شیلنگ‌ها و شیرآلات نیازمند دانش تخصصی هیدرولیک است. با این وجود، در صورت نگهداری مناسب، طول عمر سیستم هیدرولیک می‌تواند بسیار بالا باشد.

۴. مصرف انرژی و بهره‌وری

دستگاه‌های مکانیکی به دلیل استفاده از فلایویل، انرژی را ذخیره کرده و در لحظه برش آزاد می‌کنند. این باعث می‌شود در شرایط کاری با چرخه‌های مکرر، مصرف انرژی بهینه‌تری داشته باشند.

دستگاه‌های هیدرولیک معمولاً موتور هیدرولیک به طور مداوم کار می‌کند که می‌تواند منجر به مصرف انرژی بالاتری در برخی شرایط شود. با این حال، سیستم‌های مدرن با پمپ‌های متغیر و کنترل‌کننده‌های هوشمند این مشکل را تا حد زیادی برطرف کرده‌اند.

۵. تطبیق‌پذیری و انعطاف

گیوتین هیدرولیک انعطاف‌پذیری بسیار بیشتری در برش مواد مختلف با ضخامت‌های گوناگون دارد. بدون نیاز به تنظیمات فیزیکی می‌توان از برش ورق نازک آلومینیوم تا ورق ضخیم فولادی را انجام داد.

گیوتین مکانیکی معمولاً برای یک محدوده ضخامت خاص بهینه‌سازی شده و تغییر در ضخامت مواد نیاز به تنظیمات فیزیکی دارد که زمان‌بر است.

بخش پنجم: معیارهای انتخاب مناسب

چه زمانی گیوتین مکانیکی انتخاب بهتری است؟

۱. بودجه محدود: هنگامی که محدودیت بودجه اولیه وجود دارد
۲. تولید انبوه با ضخامت ثابت: برای خطوط تولیدی که همیشه با یک ضخامت مشخص کار می‌کنند
۳. نیاز به سرعت بالای برش: در کاربردهایی که تعداد ضربات در دقیقه اهمیت زیادی دارد
۴. دسترسی محدود به تعمیرکاران متخصص: در مناطق دورافتاده یا کارگاه‌هایی که دسترسی به متخصص هیدرولیک محدود است
۵. فضای کاری با ارتفاع کم: دستگاه‌های مکانیکی معمولاً ارتفاع کمتری نسبت به مدل‌های هیدرولیکی دارند

چه زمانی گیوتین هیدرولیک انتخاب بهتری است؟

۱. تنوع مواد و ضخامت‌ها: در کارگاه‌هایی که با انواع مختلف مواد و ضخامت‌ها کار می‌کنند
۲. کیفیت برش بالا: زمانی که کیفیت لبه برش و دقت ابعادی اهمیت حیاتی دارد
۳. برش مواد حساس: برای موادی مانند استنلس استیل، آلومینیوم یا ورق‌های پوشش‌دار که به تغییر شکل حساس هستند
۴. ملاحظات ایمنی پیشرفته: در محیط‌های کاری با استانداردهای ایمنی بالا
۵. اتوماسیون و یکپارچه‌سازی: هنگامی که نیاز به اتصال دستگاه به سیستم‌های CNC یا خطوط تولید خودکار وجود دارد
۶. کاهش سروصدا: در محیط‌های شهری یا کارگاه‌هایی که محدودیت سروصدا وجود دارد

بخش ششم: فناوری‌های نوین و روندهای آینده

صنعت دستگاه‌های برش به طور مداوم در حال تحول است. برخی از روندهای فعلی و آینده شامل:

۱. سیستم‌های CNC و اتوماسیون

هر دو نوع گیوتین امروزه می‌توانند مجهز به سیستم‌های کنترل عددی کامپیوتری (CNC) شوند. این سیستم‌ها امکان برنامه‌ریزی دقیق عملیات برش، استفاده از جداکننده‌های پشت‌یاب (Back Gauge) با کنترل سروو و حتی یکپارچه‌سازی با ربات‌های بارگذار و بردار را فراهم می‌کنند.

۲. سیستم‌های هیدرولیک هوشمند

نسل جدید گیوتین‌های هیدرولیک مجهز به سیستم‌های هیدرولیک با پمپ‌های متغیر، کنترل‌کننده‌های فشار هوشمند و سیستم‌های بازیابی انرژی هستند که مصرف انرژی را به شدت کاهش می‌دهند.

۳. فناوری‌های کاهش سروصدا

استفاده از مواد جاذب صدا، طراحی‌های بهینه شده و سیستم‌های هیدرولیک پیشرفته، سروصدای عملیات برش را در مدل‌های جدید به حداقل رسانده است.

۴. سیستم‌های تشخیص و مانیتورینگ

سنسورهای تعبیه‌شده در دستگاه‌های مدرن امکان نظارت بر وضعیت تیغه‌ها، تشخیص اشتباهات احتمالی و پیش‌بینی نیاز به تعمیر و نگهداری را فراهم می‌کنند.

بخش هفتم: توصیه‌های شرکت توسعه ایمن جویان

به عنوان شرکتی با سال‌ها تجربه در زمینه تأمین و پشتیبانی تجهیزات صنعتی، شرکت توسعه ایمن جویان توصیه می‌کند:

۱. ارزیابی دقیق نیازها

پیش از تصمیم‌گیری، نیازهای واقعی خود را به دقت تحلیل کنید. حجم تولید، تنوع مواد، دقت مورد نیاز، فضای موجود و بودجه را در نظر بگیرید.

۲. در نظر گرفتن هزینه کل مالکیت

به جای تمرکز صرف بر قیمت خرید اولیه، هزینه‌های نگهداری، تعمیرات، مصرف انرژی و بهره‌وری بلندمدت را محاسبه کنید.

۳. توجه به قابلیت ارتقا

دستگاهی را انتخاب کنید که قابلیت ارتقا و اضافه شدن امکانات جدید مانند سیستم‌های CNC یا حفاظ‌های ایمنی پیشرفته را داشته باشد.

۴. پشتیبانی و خدمات پس از فروش

اطمینان حاصل کنید که تأمین‌کننده دستگاه، خدمات پس از فروش قوی، تأمین قطعات یدکی و پشتیبانی فنی مناسب ارائه می‌دهد.

۵. آزمایش عملی

در صورت امکان، نمونه‌ای از مواد خود را با دستگاه مورد نظر آزمایش کنید تا از عملکرد واقعی آن مطمئن شوید.

نتیجه‌گیری: تصمیم آگاهانه برای سرمایه‌گذاری هوشمند

انتخاب بین دستگاه گیوتین هیدرولیک و مکانیکی تصمیمی استراتژیک است که تأثیر مستقیمی بر رقابت‌پذیری و سودآوری واحد تولیدی دارد. هیچ‌کدام از این دو فناوری به طور مطلق برتر نیستند، بلکه هر کدام برای مجموعه خاصی از نیازها و شرایط بهینه هستند.

گیوتین مکانیکی انتخاب اقتصادی‌تری برای تولید انبوه با ضخامت ثابت و بودجه محدود است، در حالی که گیوتین هیدرولیک راه‌حل برتر برای کارگاه‌هایی با تنوع مواد، نیاز به کیفیت بالا و ملاحظات ایمنی پیشرفته محسوب می‌شود.

شرکت توسعه ایمن جویان با درک عمیق از پیچیدگی این تصمیم، آماده ارائه مشاوره تخصصی، نمایش دستگاه‌های مختلف و ارائه راه‌حل‌های سفارشی‌سازی شده بر اساس نیازهای خاص هر مشتری است. با انتخاب آگاهانه و سرمایه‌گذاری هوشمند، می‌توانید بهره‌وری خط تولید خود را افزایش داده و در عین حال هزینه‌های بلندمدت را بهینه کنید.

به یاد داشته باشید که بهترین دستگاه، دستگاهی است که نه تنها نیازهای فعلی شما را برآورده کند، بلکه انعطاف‌پذیری لازم برای تطابق با تغییرات آینده بازار و تولید را نیز داشته باشد.
