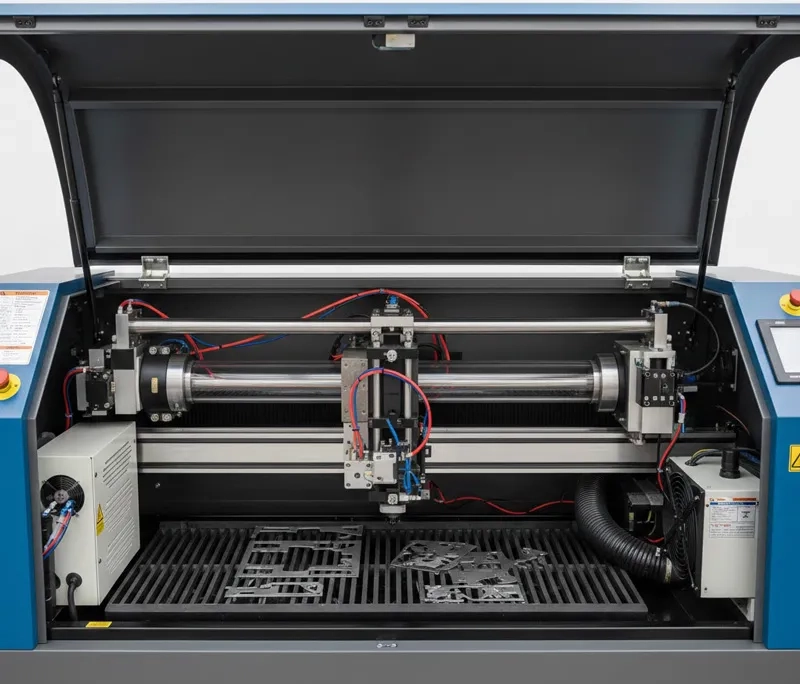

بررسی اجزای داخلی دستگاه لیزر برش
دستگاه لیزر برش به عنوان یکی از پیشرفتهترین تجهیزات صنعت فلزکاری و تولید صنعتی شناخته میشود. عملکرد دقیق، سرعت بالا و کیفیت بینظیر برش، همگی نتیجه هماهنگی و عملکرد صحیح اجزای داخلی این دستگاه هستند. بررسی اجزای داخلی دستگاه لیزر برش به کاربران، مدیران تولید و اپراتورها کمک میکند تا شناخت عمیقتری از نحوه عملکرد دستگاه داشته باشند و با نگهداری صحیح، عمر مفید آن را افزایش دهند. در این مقاله به بررسی کامل و تخصصی مهمترین اجزای داخلی دستگاه لیزر برش میپردازیم.
منبع تولید لیزر (Laser Source)
یکی از اصلیترین اجزای داخلی دستگاه لیزر برش، منبع تولید لیزر است. این بخش وظیفه تولید پرتو لیزر با توان مشخص را بر عهده دارد. در دستگاههای مدرن، معمولاً از لیزر فایبر استفاده میشود که به دلیل راندمان بالا، مصرف انرژی کمتر و طول عمر بیشتر، جایگزین لیزرهای CO2 شده است.
منبع لیزر نقش مستقیمی در کیفیت برش، سرعت عملیات و توانایی برش متریالهای مختلف دارد. انتخاب منبع لیزر مناسب بر اساس ضخامت ورق، نوع متریال و حجم تولید از اهمیت بالایی برخوردار است.
مطالب مرتبط »» بررسی نقش دقت اپتیکال در کارایی لیزر برش
هد برش لیزر (Laser Cutting Head)
هد برش یکی از حساسترین و دقیقترین اجزای داخلی دستگاه لیزر برش محسوب میشود. این بخش پرتو لیزر را متمرکز کرده و آن را به سطح متریال هدایت میکند. هدهای برش مدرن معمولاً به سیستم فوکوس خودکار مجهز هستند که باعث افزایش دقت و کاهش خطای انسانی میشود.
کیفیت لنز، نازل و سیستم تنظیم فاصله هد با سطح کار، تأثیر مستقیمی بر ظرافت لبههای برش و جلوگیری از سوختگی یا پلیسه دارد.
سیستم اپتیکال و لنزها
سیستم اپتیکال شامل مجموعهای از آینهها و لنزهاست که وظیفه هدایت و متمرکزسازی پرتو لیزر را بر عهده دارند. این اجزا باید کاملاً تمیز و کالیبره باشند، زیرا کوچکترین آلودگی یا انحراف میتواند باعث افت کیفیت برش شود.
در بررسی اجزای داخلی دستگاه لیزر برش، سیستم اپتیکال یکی از بخشهایی است که نیاز به سرویس و نگهداری منظم دارد. استفاده از لنزهای با کیفیت بالا موجب افزایش دقت و طول عمر دستگاه میشود.
مطالب مرتبط »» سیستم تهویه در دستگاه لیزر برش
سیستم حرکتی و محورهای X، Y و Z
حرکت دقیق هد برش روی ورق فلزی توسط سیستم حرکتی دستگاه انجام میشود. این سیستم شامل ریلها، بالاسکروها، سروو موتور و درایوهاست که با هماهنگی کامل، حرکت نرم و بدون لرزش را فراهم میکنند.
دقت سیستم حرکتی تأثیر مستقیمی بر کیفیت نهایی برش دارد. در دستگاههای پیشرفته، استفاده از سروو موتورهای قدرتمند باعث افزایش سرعت، کاهش استهلاک و بالا رفتن دقت برش میشود.
میز برش و شاسی دستگاه
میز برش بخشی است که ورق فلزی روی آن قرار میگیرد و باید تحمل وزن بالا و حرارت ناشی از برش را داشته باشد. طراحی مناسب میز باعث جلوگیری از تاببرداشتن ورق و افزایش دقت عملیات میشود.
شاسی دستگاه نیز نقش اساسی در پایداری کلی دستگاه لیزر برش دارد. استفاده از بدنههای صنعتی مقاوم و ضد لرزش، عملکرد دقیق دستگاه را در بلندمدت تضمین میکند.
سیستم خنککننده (Chiller)
یکی از اجزای حیاتی در دستگاه لیزر برش، سیستم خنککننده است. این سیستم دمای منبع لیزر، هد برش و سایر اجزای حساس را در محدوده استاندارد نگه میدارد. افزایش بیش از حد دما میتواند باعث کاهش راندمان و حتی آسیب جدی به دستگاه شود.
چیلرهای صنعتی با کنترل هوشمند دما، نقش مهمی در افزایش عمر مفید دستگاه لیزر برش ایفا میکنند.
سیستم گاز کمکی
در فرآیند برش لیزر، از گازهایی مانند اکسیژن، نیتروژن یا هوا برای بهبود کیفیت برش استفاده میشود. این گازها مواد مذاب را از محل برش خارج کرده و لبهای تمیز ایجاد میکنند.
انتخاب نوع گاز و فشار مناسب، یکی از عوامل مهم در دستیابی به برش با کیفیت بالا است و مستقیماً به نوع متریال و ضخامت آن بستگی دارد.
تابلو برق و سیستم کنترل
تابلو برق مغز متفکر دستگاه لیزر برش محسوب میشود. این بخش شامل PLC، درایوها، کنترلرها و تجهیزات الکتریکی است که عملکرد تمام اجزای دستگاه را هماهنگ میکند.
نرمافزار کنترل دستگاه نیز نقش بسیار مهمی در سهولت کار اپراتور، افزایش دقت و کاهش خطاهای عملیاتی دارد. رابط کاربری ساده و امکانات پیشرفته نرمافزاری، بهرهوری دستگاه را به شکل چشمگیری افزایش میدهد.
سیستم ایمنی دستگاه لیزر برش
در بررسی اجزای داخلی دستگاه لیزر برش، نباید از سیستمهای ایمنی غافل شد. سنسورها، حفاظها، کلیدهای اضطراری و سیستمهای هشدار از جمله اجزایی هستند که ایمنی اپراتور و محیط کار را تضمین میکنند.
وجود سیستمهای ایمنی استاندارد، بهویژه در خطوط تولید صنعتی، اهمیت بسیار بالایی دارد.
جمعبندی
شناخت دقیق و اصولی اجزای داخلی دستگاه لیزر برش، نقش مهمی در افزایش بهرهوری، کاهش هزینههای تعمیرات و بهبود کیفیت تولید دارد. هر یک از این اجزا بهتنهایی اهمیت دارند، اما هماهنگی میان آنهاست که عملکرد ایدهآل دستگاه را تضمین میکند.
شرکت توسعه ایمن جویان با ارائه دستگاههای لیزر برش پیشرفته و خدمات تخصصی، همراه مطمئن صنایع در مسیر تولید دقیق، سریع و اقتصادی است. اگر به دنبال انتخاب، نگهداری یا ارتقای دستگاه لیزر برش هستید، شناخت اجزای داخلی آن اولین و مهمترین گام خواهد بود.
