آشنایی با انواع سنبه و ماتریس پرس برک؛ نقش کلیدی در دقت و کیفیت خمکاری
در فرآیند شکل‌دهی فلزات، دستگاه پرس برک به‌عنوان یکی از اصلی‌ترین تجهیزات برای عملیات خمکاری شناخته می‌شود. کیفیت نهایی خم، تا حد زیادی به ابزارهایی وابسته است که در دستگاه نصب می‌شوند. این ابزارها شامل سنبه (Punch) و ماتریس (Die) هستند. شناخت دقیق انواع سنبه و ماتریس پرس برک برای هر صنعت‌گری که با این دستگاه کار می‌کند، امری حیاتی است.
در این مقاله از شرکت توسعه ایمن جویان، به بررسی انواع سنبه و ماتریس پرس برک، کاربردها، مزایا و نکاتی در انتخاب آن‌ها می‌پردازیم.
سنبه و ماتریس در دستگاه پرس برک چه هستند؟

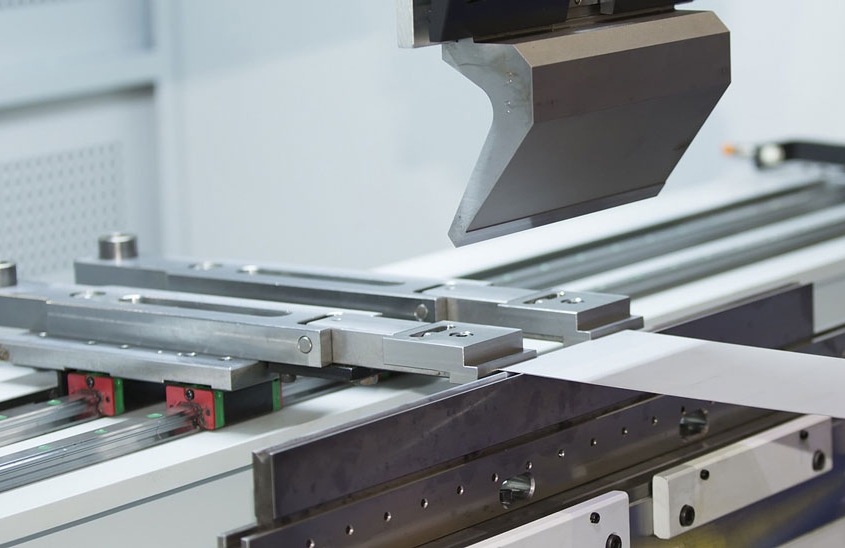

در عملیات خمکاری با دستگاه پرس برک، ورق فلزی بین دو ابزار اصلی قرار می‌گیرد:
-
سنبه (قطعه بالا): قطعه‌ای با فرم مشخص که از بالا حرکت می‌کند و فشار را وارد می‌سازد.
-
ماتریس (قطعه پایین): قطعه‌ای با شکاف V یا U که ورق روی آن قرار می‌گیرد و نقش نگهدارنده را دارد.
ترکیب مناسب این دو ابزار، نتیجه‌ای دقیق، بدون شکست یا تغییر فرم ناخواسته ایجاد می‌کند.
مطالب مرتبط : پرس برک ترک
انواع سنبه پرس برک
۱. سنبه استاندارد (Straight Punch):
ساده‌ترین نوع سنبه با زاویه مشخص (معمولاً ۸۵ تا ۸۸ درجه) برای خم‌های متداول ورق‌های فولادی و آلومینیومی.
۲. سنبه شیب‌دار (Gooseneck Punch):
با انحنایی در قسمت بالایی، مناسب برای خمکاری قطعاتی که لبه یا برجستگی دارند. مانع برخورد ابزار با قطعه کار می‌شود.
-
سنبه تخت (Flattening Punch):
برای صاف کردن خم یا زوایای خاص کاربرد دارد. در پایان فرآیند برای اعمال فشار نهایی استفاده می‌شود. -
سنبه شعاع‌دار (Radius Punch):
برای ایجاد خم با شعاع‌های خاص بدون ترک‌خوردگی در فلز. -
سنبه سفارشی:
براساس نیاز مشتری و هندسه خاص قطعه طراحی و ساخته می‌شود.
انواع ماتریس پرس برک
۱. ماتریس V شکل (V-Die):
متداول‌ترین نوع ماتریس که دارای شکاف به شکل V است. زاویه و عرض V تعیین‌کننده شعاع و دقت خم است.
۲. ماتریس U شکل (U-Die):
برای خم‌هایی با شعاع بزرگ یا لبه‌های گرد استفاده می‌شود.
۳. ماتریس چندمنظوره (Multi-V Die):
دارای چند شکاف V با اندازه‌های مختلف، قابل تنظیم برای خم‌های مختلف با یک ابزار.
۴. ماتریس با درج قابل تعویض:
بخش‌های سایشی قابل تعویض دارد؛ مناسب برای تولید انبوه و صرفه‌جویی در هزینه نگهداری.
۵. ماتریس خاص (Custom Die):
برای ورق‌های خاص، خم‌های ترکیبی یا زاویه‌دار خاص طراحی می‌شود.
مطالب مرتبط : سنبه ماتریس دستگاه پرس برک
معیارهای انتخاب سنبه و ماتریس مناسب
برای انتخاب صحیح انواع سنبه و ماتریس پرس برک باید به نکات زیر توجه کنید:
-
جنس و ضخامت ورق: ابزارهای مورد استفاده برای ورق‌های فولادی ضخیم، با ابزار آلومینیومی یا نازک متفاوت است.
-
شعاع خم مورد نظر: ابزار باید با زاویه و شعاع خم دلخواه مطابقت داشته باشد.
-
نوع تولید: در تولید انبوه ابزارهایی با دوام بالا و تعویض‌پذیر توصیه می‌شود.
-
توان دستگاه پرس برک: تناسب بین ابعاد ابزار و ظرفیت دستگاه ضروری است.
-
نحوه نگهداری و تعویض ابزارها: طراحی ساده‌تر باعث کاهش زمان توقف تولید می‌شود.
اهمیت کیفیت ابزار در پرس برک
انتخاب و نگهداری مناسب سنبه و ماتریس نه تنها بر کیفیت نهایی خم اثرگذار است، بلکه باعث افزایش عمر دستگاه، کاهش ضایعات و افزایش راندمان تولید می‌شود. استفاده از ابزار بی‌کیفیت می‌تواند منجر به سایش زودهنگام، ترک در ورق، خم‌های ناصاف و حتی آسیب به سیستم پرس شود.
نقش شرکت توسعه ایمن جویان در تأمین ابزارهای پرس برک
شرکت توسعه ایمن جویان با سال‌ها تجربه در حوزه ماشین‌آلات و تجهیزات فلزکاری، یکی از تأمین‌کنندگان معتبر انواع سنبه و ماتریس پرس برک در ایران است. این شرکت با ارائه ابزارهایی از برندهای معتبر جهانی، امکان خمکاری دقیق، ایمن و اقتصادی را برای صنایع مختلف فراهم کرده است.
همچنین، مشاوره تخصصی، خدمات پس از فروش، و آموزش انتخاب و نگهداری صحیح ابزار، از جمله خدمات ویژه‌ای است که شرکت توسعه ایمن جویان به مشتریان خود ارائه می‌دهد.
مطالب مرتبط : خرید پرس برک
جمع‌بندی
شناخت انواع سنبه و ماتریس پرس برک برای هر صنعت‌گر فعال در حوزه فلزکاری، امری حیاتی است. انتخاب صحیح ابزار مناسب با نوع خم، نوع ورق و ظرفیت دستگاه، نقش تعیین‌کننده‌ای در کیفیت نهایی محصول دارد. برای کسب اطلاعات بیشتر و دریافت مشاوره تخصصی، با کارشناسان شرکت توسعه ایمن جویان در تماس باشید.
